Universal-Subwoofer-Basshorn

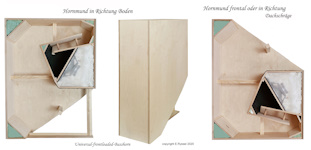

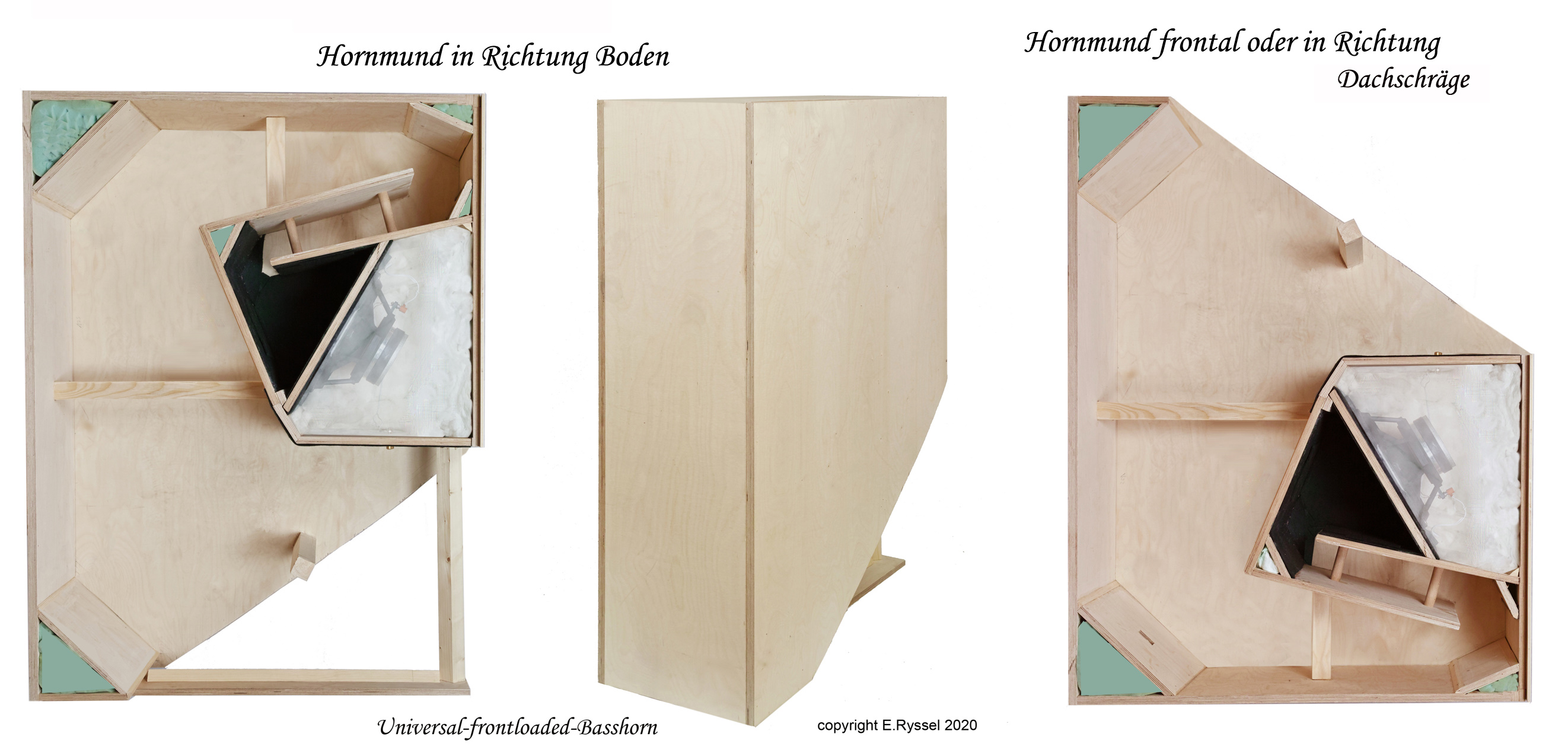

Nach Überarbeitung meiner Konstruktion von 2009 habe ich mein Frontloaded-Basshorn noch einmal neu gebaut, um es speziell als Subwoofer Einsatz anzupassen. Ich konnte so auch den Wunsch mancher Interessenten an meiner Webseite berücksichtigen, dieses Horn für drei Aufstellungen zu optimieren. Die Stütze bei Aufstellung im Hornmund zum Boden kann entfernt werden, um das Horn umgedreht mit dem Hornmund nach vorn, oder nach hinten gegen eine Dachschräge zu verwenden. Diese Möglichkeit nutze ich selbst bei mir im Hörraum. Wichtig ist natürlcih, wie immer, die richtige Auswahl eines guten Basslautsprechers!
Ich hatte das Glück, noch einen sehr guten Oldie von Visation, den TIW 350 zu besitzen. Seine Parameter versprachen schon in der Simulation von AJ-Horn einen idealen Amplituden-Frequenzverlauf. Nach dem Einbau und Einmessungen, sowie beim Hörtest, war ich restlos zufrieden. Ich betreibe ihn bis 75 Hz mit elektrischer Frequenzweiche zusammen mit meinen beiden Optihörnern. Das ergibt nun einen optimalen Frequenzverlauf von 20 Hz - 20.000 Hz.
Das Uni-Sub-Horn ergänzt meine zwei Opti-Hörner mit ihren Tang-Band Full-Range W8-1772 Treibern ideal im untersten Bassbereich. Im Normalfall werden Interessenten als Vorschlag einen aktuell erhältlichen Basslautsprecher erwarten. Ich habe mit Erfolg einen sehr geeigneten Lautsprecher entdeckt. Der Beyma 12G40 liefert in der Simulation mit AJ-Horn gleich guten Frequenzverlauf mit noch größerer Belastbarkeit.
Fazit:
Vorteile meines Uni-Sub-Horns
- Sehr verzerrungsarmer Tiefbass mit hohem Wirkungsgrad
- flexible Aufstellungsmöglichkeit
- Große Dimension gegenüber modernen eletronisch verstärkten Sub-Woofern.
(zum Vergrößern, auf das Bild klicken)
