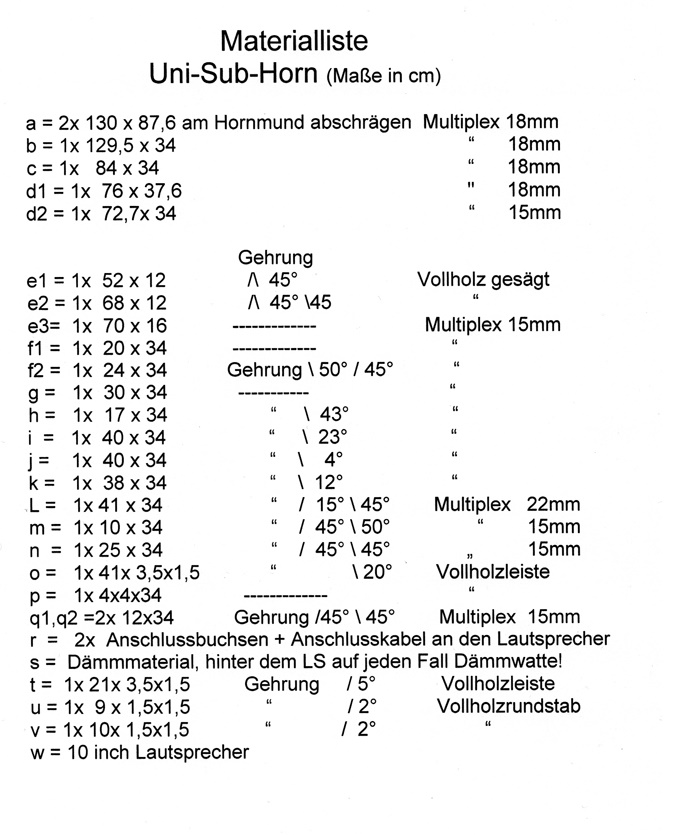

Materialliste Uni-Sub-Horn [JPG]

(Maße in cm)

Teile / Anzahl     Format     Gehrung Material
a = 2x 130 x 87,6 am Hornmund abschrägen Multiplex 18mm
b = 1x 129,5 x 34 Multiplex 18mm
c = 1x 84 x 34 Multiplex 18mm
d1 = 1x 76 x 37,6 Multiplex 18mm
d2 = 1x 72,7 x 34 Multiplex 15mm
d = 1x 60 x 30 "
e1 = 1x 52 x 12 /\ 45° / Vollholz gesägt
e2 = 1x 68 x 12 /\ 45° \ 45° Vollholz gesägt
e3 = 1x 70 x 16 Multiplex 15mm
f1 = 1x 20 x 34 "
f2 = 1x 24 x 34 \ 50° / 45° "
g = 1x 30 x 34 "
h = 1x 17 x 34 \ 43° "
i = 1x 40 x 34 \ 23° "
j = 1x 40 x 34 \ 4° "
k = 1x 38 x 34 \ 12° "
L = 1x 41 x 34 / 15° \ 45° Multiplex 22mm
m = 1x 10 x 34 / 45° \ 50° Multiplex 15mm
n = 1x 25 x 34 / 45° \ 45° "
o = 1x 41 x 3,5 x 1,5 \ 20° Vollholzleiste
p = 1x 4 x 4 x 34 "
q1, q2 = 2x 3 x 3 x 40 / 45° \ 45° Multiplex 15mm
r 2x Anschlussbuchsen und
Anschlusskabel an den Lautsprecher
s Dämmmaterial,
hinter dm LS auf jeden Fall Dämmwatte!
t = 1x 21 x 3,5 x 1,5 / 6° Vollholzleiste
u = 1x 9 x 1,5 x 1,5 / 2° Vollholzrundstab
v = 1x 10 x 1,5 x 1,5 / 2° "
w = 1x 10inch Lautsprecher
